-2.4G inalámbrico DMX512 R/T
-126 canales saltan frecuencia automáticamente, alta capacidad anti-interferencia, para garantizar la confiabilidad del trabajo
-Código de identificación de 7 grupos configurable, el usuario puede utilizar 7 grupos de red inalámbrica individual sin ninguna interferencia.
-Unos sí en el mismo lugar (LED tricolor que muestra indicadores)

Especificación

Voltaje de entrada: 5 V CC 500 mA MÍN
Distancia de comunicación: 400M (distancia visible)
Sección de frecuencia de trabajo: 2.4G ISM, 126 canales, sección de frecuencia
Potencia máxima de transmisión: 20 dBm
Sensibilidad del receptor: -94dBm
CPU: núcleo ARM de 32 bits
Modulación: GFSK
Interfaz de señal DMX: RS485
Temperatura de funcionamiento: -40 ~ 85 Celsius
Temperatura de almacenamiento: -65 ~ 150 Celsius
Humedad relativa ambiente: 5 a 95 % (sin condensación)
Disparador de reinicio automático: WDT (temporizador de vigilancia) integrado

Relación correspondiente entre el código de identificación y el color del LED

ROJO
VERDE
ROJO+VERDE
AZUL
ROJO+AZUL
VERDE+AZUL
ROJO+VERDE+AZUL
1. Presione el interruptor momentáneo sobre el indicador LED lateral para indicar la configuración de ID
2. Presione nuevamente para configurar el IC en el ID de color deseado, agregando 1 cada vez que presione el interruptor avanzará el código de ID de color.
3. Condiciones de trabajo:
LED encendido constante: no hay señal DMX ni inalámbrica.
Destello LED rojo:Transmitiendo
LED verde parpadeante: recepción
4. Frecuencia RF 2.400 - 2.525G, total 126 canales, búsqueda automática.
5. Códigos de identificación "1-7" agrupan los códigos de identificación. Pulse la tecla para configurarlos. Solo funciona con el mismo código de identificación del transmisor y del receptor. (Mismo color de LED).

Estableciendo comunicación

1. Encienda primero la placa receptora inalámbrica DMX512 y luego encienda las placas transmitidas.
2. Pulse el botón "Tecla" para configurar el mismo valor de ID para la placa de transmisión y la placa de recepción. Utilice un valor de ID diferente si necesita usar más de un grupo de universales inalámbricos simultáneamente en el mismo lugar.
3. El LED rojo parpadea cuando el transmisor transmite datos DMX por una sección de frecuencia sin interferencias. El receptor cambia la sección de frecuencia comunicada. El LED verde parpadea hasta que se recibe el mismo valor de ID corregido. El LED parpadea con mayor velocidad cuanto más rápidos son los datos DMX.
4. La comunicación se estableció correctamente.
Tenga en cuenta que algunos dispositivos DMX deben configurarse en modo esclavo para un control DMX adecuado. Si están en modo maestro, enviarán una señal DMX por los conectores XLR, lo que provocará que el transmisor/receptor con escaneo automático entre en modo transmisor debido a la presencia de la señal DMX.
Nota: Al usarlo, tire hacia arriba y hacia abajo la antena, no la mueva con fuerza.

¿Qué enchufe necesitaba?

Para recibir el paquete pronto, elija el tipo de enchufe correcto.

El paquete incluye

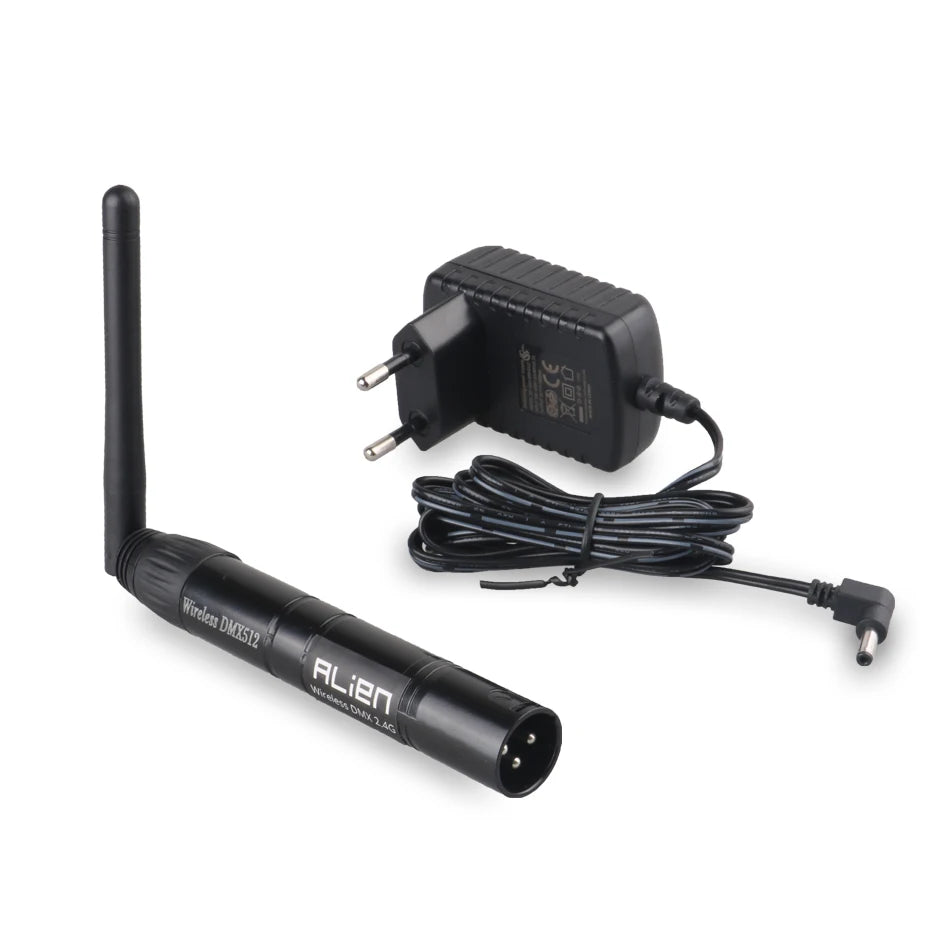

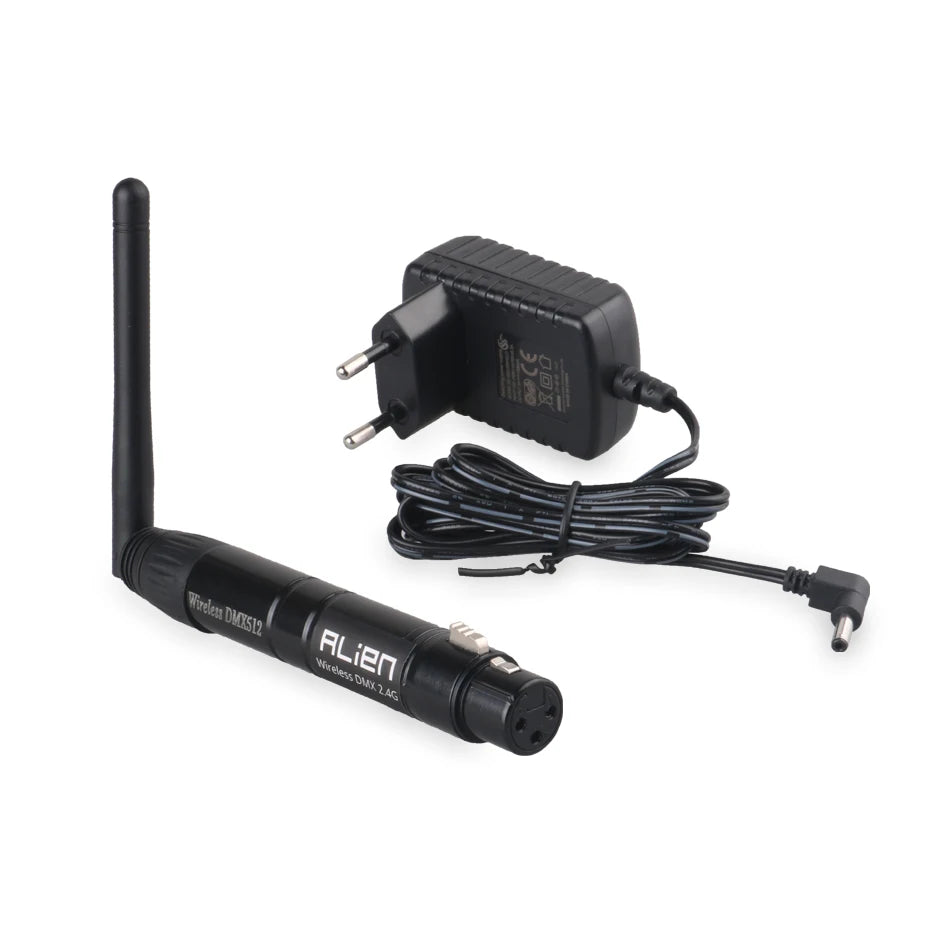

Controlador de iluminación inalámbrico DMX 512 con transmisor y adaptador (según su elección)
Receptor y adaptador de controlador de iluminación inalámbrico DMX 512 (según su elección)
Manual de usuario

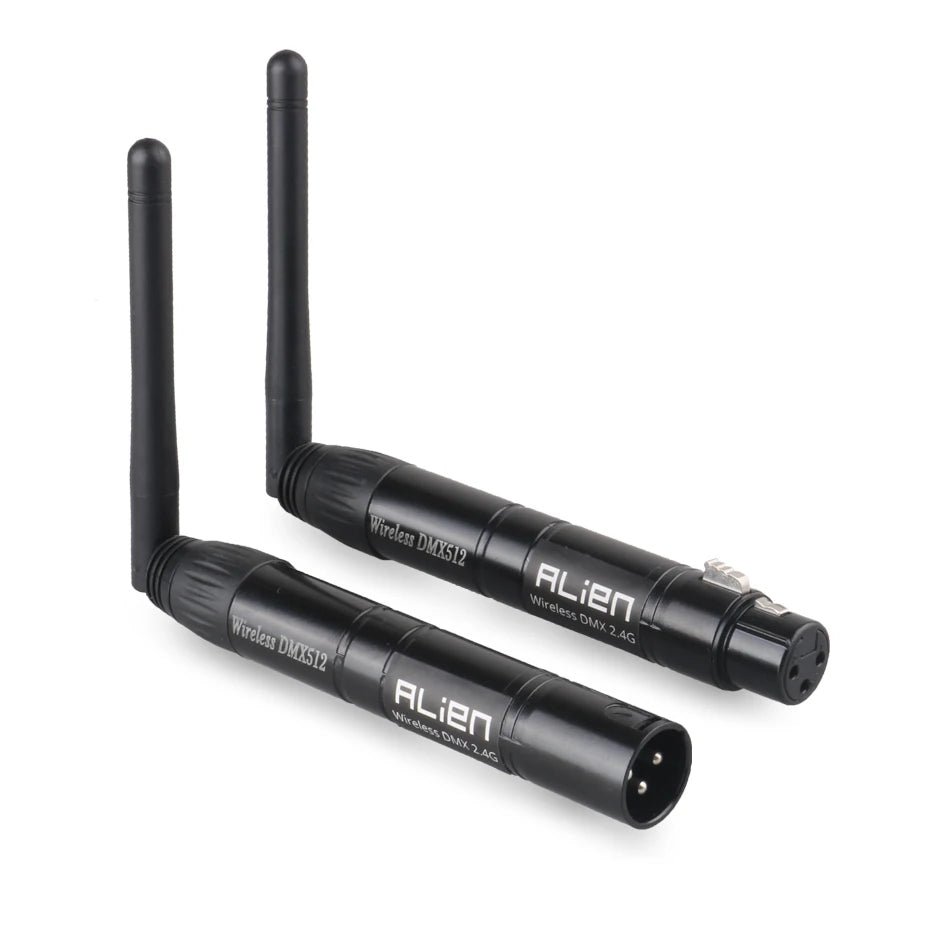

1 transmisor y 1 receptor (1 transmisor, 1 receptor y 2 adaptadores)

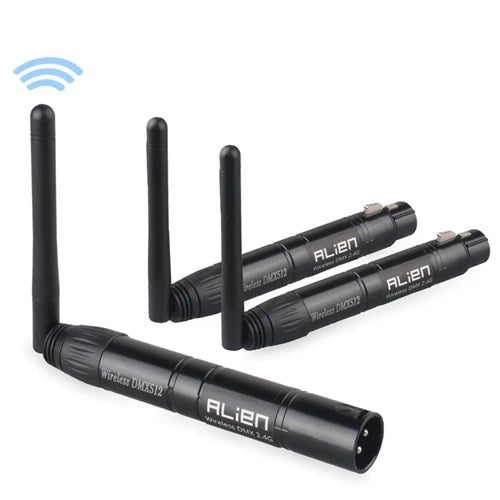

1 transmisor y 2 receptores (1 transmisor, 2 receptores y 3 adaptadores)

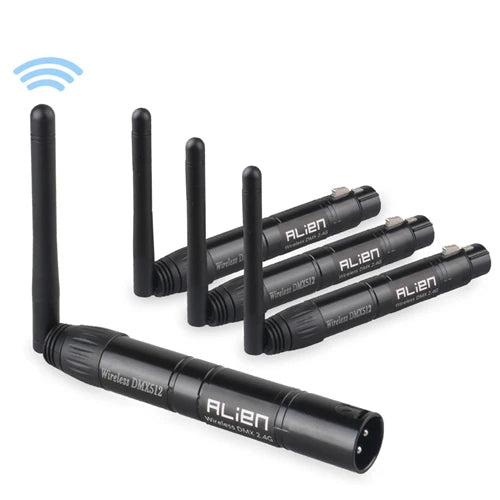

1 transmisor y 3 receptores (1 transmisor, 3 receptores y 4 adaptadores)

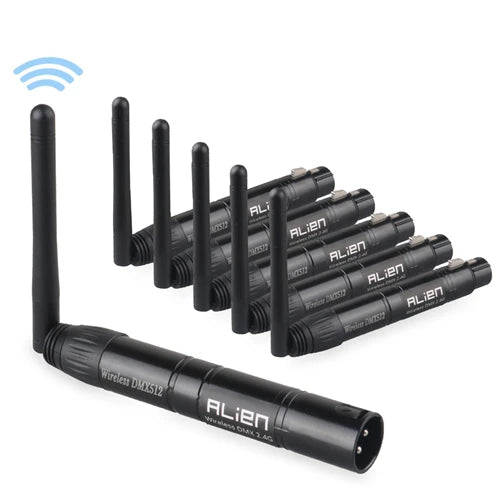

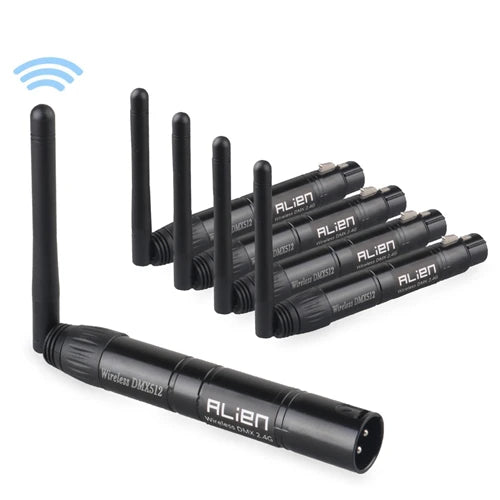

1 transmisor y 4 receptores (1 transmisor, 4 receptores y 5 adaptadores)

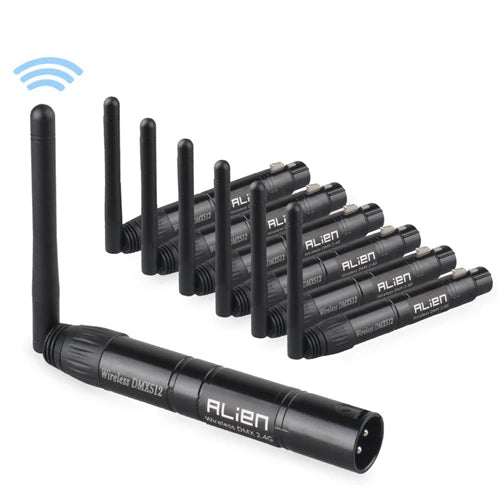

1 transmisor y 5 receptores (1 transmisor, 5 receptores y 6 adaptadores)

1 transmisor y 6 receptores (1 transmisor, 6 receptores y 7 adaptadores)

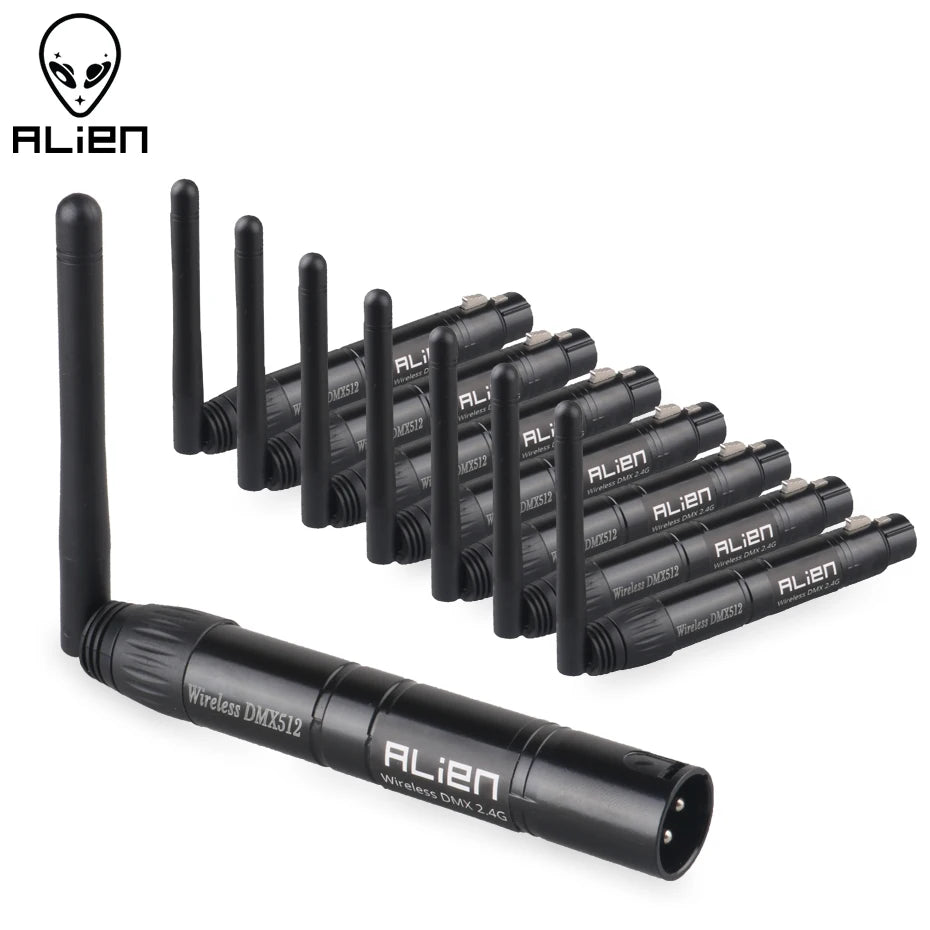

1 transmisor y 7 receptores (1 transmisor, 7 receptores y 8 adaptadores)

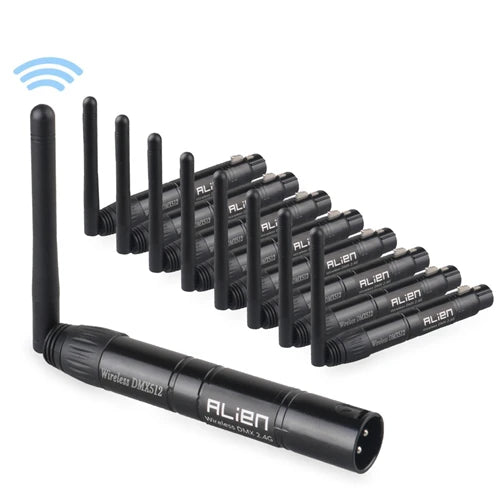

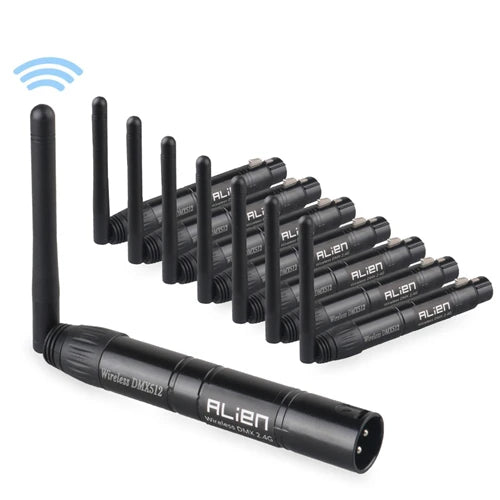

1 transmisor y 8 receptores (1 transmisor, 8 receptores y 9 adaptadores)

P: ¿Puedo usarlo con micrófonos? ¿Puedo convertir los micrófonos en inalámbricos?

R: No... esto es para control DMX inalámbrico de luces, no de audio.

P: ¿Tiene un adaptador de 5 pines para conectarlo al puerto DMX de una consola de iluminación?

R: Es de 3 pines. Si necesita uno de 5 pines, puede contactar con el servicio de atención al cliente de ALIEN.

P: ¿Cuántas direcciones DMX se pueden enviar a través de un transmisor y un receptor?

R: El ALIEN tiene 7 canales, cada uno con sus colores: rojo, verde, morado, azul, etc. El transmisor debe coincidir con el color de todos los receptores.

P: ¿Qué enchufe puedo elegir?

A: El tipo de enchufe como se muestra en las imágenes a continuación.
